Tech Tips XIX: 4 Way Mod

11 05 2020
0

Selector 4 posiciones

Que es el 4 Way Mod?

El 4 Way Mod utiliza un selector de pastillas de 4 posiciones para proporcionar las tres posiciones estándar de modelos TL más una posición adicional, donde las pastillas del puente y mástil están conectadas en serie. Esto proporciona un tono más completo y más grueso en comparación con las tres posiciones estándar, con un rango medio pronunciado. La consideración clave del cableado al conectar las bobinas en serie es que el punto donde las dos bobinas se encuentran no se puede conectar a tierra. Con las pastillas TL, el cable de inicio de cada bobina está conectado a tierra, para proporcionar una conexión a tierra para la placa base del puente y la cubierta metálica del mástil. Al realizar la conexión en serie en el 4 Way Mod, debemos conectar el final de la pastilla del puente al comienzo de la pastilla del mástil, ¡para que la conexión a tierra del mástil tenga que desaparecer!. El enlace entre el comienzo de la bobina (cable negro) y la cubierta tiene que estar separado y un nuevo cable de conexión a tierra conectado a la cubierta metálica de la pastilla.

0

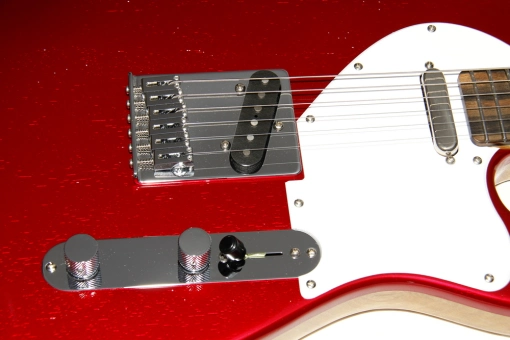

Pastilla con la modificación 4 Way realizada

El cableado del 4 Way Mod vías no es complicado. El nuevo cable de conexión a tierra para la cubierta debe fijarse permanentemente a tierra y los dos cables restantes se conectan al selector como se muestra en el siguiente diagrama.

Las pastillas que se modifican para 4 Way Mod también pueden funcionar bien en una configuración estándar de 3 posiciones simplemente conectando el cable negro de la bobina y el cable a tierra de la cubierta por separado, por lo que, si estás considerando modificar tu guitarra en el futuro, el 4 Way Mod es una apuesta segura.

¡Espero que eso te ayude a obtener nuevos tonos de tu Tele!



Tim Mills. Bare Knuckle Pickups.



Sé responsable. Quédate en casa. Sigue tocando. Volveremos a abrazarnos.





Work in progress…0049

8 05 2020
0

Real Tone for Real Life…



Sé responsable. Quédate en casa. Sigue tocando. Volveremos a abrazarnos.





Work in progress…B&B Pickups

29 04 2020

4

No hay nada más gratificante que te escuchen, te entiendan y te den las opciones correctas para satisfacer tus necesidades. Esto, que dicho así, puede llevar a confusión, es estrictamente lo que ofrece Pascual Brisa con B&B Pickups. Atención personalizada, excelente comunicación y diferentes opciones en los productos para discutir/elegir la más correcta.

Por todo ello, y porque así es como hacemos las cosas en Vanz, confiamos en B&B Pickups para equipar, con sus geniales pastillas bobinadas a mano, algunos de nuestros modelos Vanz Custom Shop.

Acabamos de recibir un par de sets, concretamente un Vintage ’54 y un set HSS formado por SRV/SRV/Classic ’61 Plus, el mismo set que ya montamos en la Vanz Décimo Aniversario ST Custom 0041 PCB (+info).

0

Set SRv/SRV/Classic ’61 Plus en la Vanz Décimo Aniversario ST Custom 0041 PCB

´1

Set HSS y Set SSS

Para los siguientes proyectos Vanz el set Vintage ’54 se configuró con las especificaciones de materiales y bobinado originales de B&B y se le instalaron imanes planos, mucho más acordes con los radios de diapasón más modernos.

6

Set B&B Vintage ’54

Para el set HSS con las SRV/SRV/Classic ’61 Plus, se especificaron los valores originales de B&B en las pastillas simples, pero con imanes planos. En la Classic ’61 Plus, además de la cubierta metálica con acabado cepillado, se le introdujo un ligero sobrebobinado para llegar a 8.75k…gran trabajo Pascual!

2

Set B&B SRV/SRV/Classic ’61 Plus



Sé responsable. Quédate en casa. Sigue tocando. Volveremos a abrazarnos.





Vanz y Covid-19

23 03 2020

0

La evidente situación de emergencia provocada por la pandemia del Covid-19 golpea todos los sectores sociales, económicos, y por supuesto culturales y de ocio. Es momento de sacrificio, responsabilidad social y solidaridad máxima para con todos.

En Vanz seguimos con nuestra modesta actividad, aunque ésta puede verse mermada en cuanto a los plazos de entrega debido al posible retraso de nuestros proveedores, especialmente los internacionales.

Pero todo esto queda ahora en un segundo plano. Es tiempo de que cada uno, en su correspondiente área, colabore y aporte su pequeño grano de arena a esta importante labor que es de todos.

Se responsable. Quédate en casa. Sigue tocando.





Vanz ST (R63) Custom 0047 OW vs Vanz ST Custom 0048 OW

5 03 2020
_MG_6344

Vanz ST (R63) Custom 0047 OW

Nuestro recientes modelos Vanz ST (R63) Custom 0047 OW (+info) y Vanz ST Custom 0048 OW (+info) comparten (y se diferencian) en muchos aspectos. Tal vez la Vanz 0048 sea, tal como describimos en su correspondiente post, la versión “actual” de la Vanz 0047, o tal vez el concepto clásico ST bajo nuestra óptica.

0

Vanz ST Custom 0048 OW

En todo caso, desde siempre, en Vanz hemos querido ofrecerte todas las posibles opciones para la configuración de tu propio modelo en la búsqueda de tu propio tono, y así os lo hemos ido anunciando: desde las maderas del cuerpo y mástil, tamaño y material de trastes, acabados relic, sólidos o metálicos, colores a la carta, configuración y modelos de pastillas, electrónica custom (potenciómetros con valores específicos, condensadores, selectores, miniswitches, booster de señal, electrónica activa, kill switch…), hasta la elección del hardware que incorpora tu modelo Vanz Custom (Gotoh, Schaller, Floyd Rose, Vegatrem, Callaham, Sperzel…), las posibilidades y combinaciones son casi infinitas…

Esta tabla te ayudará a comparar los dos modelos y contemplar algunas de las opciones custom que ofrecemos:

tabla0002





Vanz ST Custom 0048 OW: galería de imágenes

3 03 2020
_MG_6469

Vanz ST Custom 0048 OW

Ya pudiste ver la nueva Vanz ST Custom 0048 OW en un anterior post…aquí puedes ver otrás imágenes…

_MG_6445

_MG_6448

_MG_6450

_MG_6452

_MG_6454

_MG_6457

_MG_6459

_MG_6472

_MG_6475

_MG_6479

_MG_6481

_MG_6493

_MG_6495

_MG_6498

_MG_6502

_MG_6506

_MG_6512

_MG_6517

_MG_6522

_MG_6528

_MG_6532

_MG_6533

_MG_6537

_MG_6544





Vanz ST Custom 0048 OW

2 03 2020
_MG_6462

Vanz ST custom 0048 OW

Con la nueva Vanz ST Custom 0048 OW hemos querido re-interpretar (una vez más) el concepto ST desde la perspectiva Vanz. Si nuestro reciente modelo Vanz ST (R63) Custom 0047 OW (+info) es una ST al estilo puramente clásico (cuerpo de aliso, mástil de arce, acabado Olympic White medium relic, pastillas Klein 1963 Epic Series, trémolo Callaham Vintage S…) la nueva Vanz ST Custom 0048 OW es prácticamente el mismo modelo…bajo la óptica Vanz.

Así la nueva Vanz 0048 incorpora un cuerpo de aliso “roasted” con una configuración de pastillas SSS y un acabado Olympic White. El mástil, al igual que el diapasón, es de arce “roasted” que al estar tratado térmicamente no necesita ningún tipo de acabado, lo que le otorga un “feeling” verdaderamente especial: sientes la vibración natural de la madera sin necesidad de barnices o acabados a la vez que es extremadamente suave y rápido. El diapasón tiene un radio compuesto 10″-16″,  lo que permite una comodidad extra, tanto en los primeros trastes para posiciones de acordes (radio 10″) como en los últimos al ejecutar técnicas solistas (radio 16″).

_MG_6449

Cuerpo de aliso “roasted”

_MG_6453

Acabado Olympic White, golpeador Mint Green

_MG_6470

Vanz ST

_MG_6508

Mástil de arce “roasted”

_MG_6496

Radio compuesto 10″-16″

_MG_6536

Diapasón de arce “roasted”

_MG_6482

Acceso directo a la batería Gotoh

_MG_6487

Muelles de trémolo Diablo Tuning Halo Series

El clavijero es un Gotoh Magnum Lock con bloqueo y postes escalonados (lo que evita la necesidad de utilizar tirantes de cuerdas), cejuela Graphtech Black Tusq XL autolubricada y trastes SS6105, a nuestro entender un tamaño perfecto, y al ser de acero, con una durabilidad extra. El trémolo Gotoh VS100 es la guinda perfecta, junto con la cejuela autolubricada Grapthech y el clavijero Gotoh con bloqueo, para la estabilidad del conjunto.

_MG_6505

Clavijero Gotoh con postes escalonados

_MG_6511

Gotoh SG381 Magnum Lock

_MG_6476

Trastes de acero SS6105, micro-ajuste del alma Gotoh

_MG_6480

Trémolo Gotoh VS100

_MG_6467

Ajuste del puente semi-flotante

En cuanto al apartado electrónica, la nueva Vanz ST Custom 0048 OW incorpora un set de pastillas Bare Knuckle Slow Hand. Este es un set “vintage” pero con mayor salida, una configuración moderna para un tono más “drive” y mayor presencia de medios. Las Slow Hand utiliza imanes Alnico V biselados a mano y un moderno cable polysol para obtener medios más fuertes y un tono más grueso. El bobinado a mano mantiene la claridad en todos los rangos de frecuencias, mientras que su mayor valor de resistencia (mástil: 6.5k, centro: 6.5k y puente: 7.6k) extiende los graves y produce una gama más controlada. Llevando el espíritu de las Irish Tour un paso más allá, las Slow Hand tienen una voz británica de blues rock capaz de empujar un amplificador a ese maravilloso tono “roto”. Las notas altas se hacen más presentes a medida que aumenta el volumen del amplificador y una mayor ganancia de preamplificador produce un sustain natural encantador con excelentes tonos “crunchy”.

_MG_6451

Configuración de pastillas SSS

_MG_6473

Bare Knuckle Slow Hand del mástil y central

_MG_6474

Bare Knuckle Slow Hand central y del puente

_MG_6460

Alnico V y piezas polares planas en las Bare Knuckle Slow Hand

Solo un control de volumen y uno de tono?. No te dejes engañar por las apariencias…dentro de la Vanz ST Custom 0048 OW se esconden dos importantes novedades…

_MG_6546

Electrónica de la Vanz 0048

Una de las dos sorpresas que incorpora la 0048 es el Becos Microbooster On-board Preamp, un preamplificador/booster incorporado (en el control de volumen y activado mediante potenciómetro push-push), y que ya montamos en la Vanz Décimo Aniversario ST Custom 10/0040 WP, que te permite obtener una ganancia de hasta +20db de tono limpio y con más cuerpo (+info), y siendo true-bypass no colorea el sonido original de la guitarra…


Becos Micro Booster

_MG_6530

Control de volumen push-pull, tono y selector de 10(!) posiciones (5×2)

Y te has fijado en el pequeño agujero al lado del potenciómetro de volumen?…es el control de ganancia del Becos Microbooster On-board Preamp, fácilmente accesible desde el exterior sin necesidad de desmontar ninguna parte de tu instrumento y que te permite seleccionar la cantidad justa de “boost” que necesitas para adaptarse a tu equipo…genial!

_MG_6519

Selector de 10 posiciones Free Way Blade

_MG_6545

Control de ganancia regulable hasta +20db

La otra (gran) sorpresa es la incorporación de un selector Free-Way Blade Switch. Aunque en apariencia se trata de un selector de cinco posiciones estándard el Free-Way Blade Switch es realmente un selector de diez posiciones (dos bancos de cinco).


Free-Way Blade Switch 5B5

El selector Free-Way Blade proporciona las cinco posiciones clásicas de los modelos ST:

  • Posición 1: puente
  • Posición 2: centro + puente
  • Posición 3: centro
  • Posición 4: centro + mástil
  • Posición 5: mástil

a

Y con un simple movimiento del selector se encuentran las “otras” cinco posiciones disponibles, que conectan las pastillas del siguiente modo:

  • Posición 1: puente + centro en serie
  • Posición 2: puente + centro + mástil en paralelo
  • Posición 3: puente + mástil en serie
  • Posición 4: puente + mástil en paralelo
  • Posición 5: centro + mástil en serie

b

Así que recopilemos…una ST en apariencia, pero con el cuerpo y mástil “roasted”, con una configuración de pastillas clásica, pero con más punch y drive; un selector de cinco posiciones, que realmente son diez, un control de volumen y tono, pero que esconde un booster activo y un killswitch para silenciarlo todo a tu antojo… es una Vanz!

_MG_6485

Vanz ST Custom 0048!

La nueva Vanz ST Custom 0048 OW se encuentra disponible y en stock. Escríbenos a info@vanzguitars.com para más info.
